메가옴 측정기(절연저항측정계) OL 뜻은? 250V 측정 시 OL이 뜬 이유

안녕하세요 여러분!

욜로인생에 도전하는 욜린이입니다.



저는 현재 시설관리 업무를 하고 있는데요.



업무를 하다 보면 절연저항 측정을 위해 메가옴 측정기(절연저항측정계)를 사용하는 경우가 있습니다.

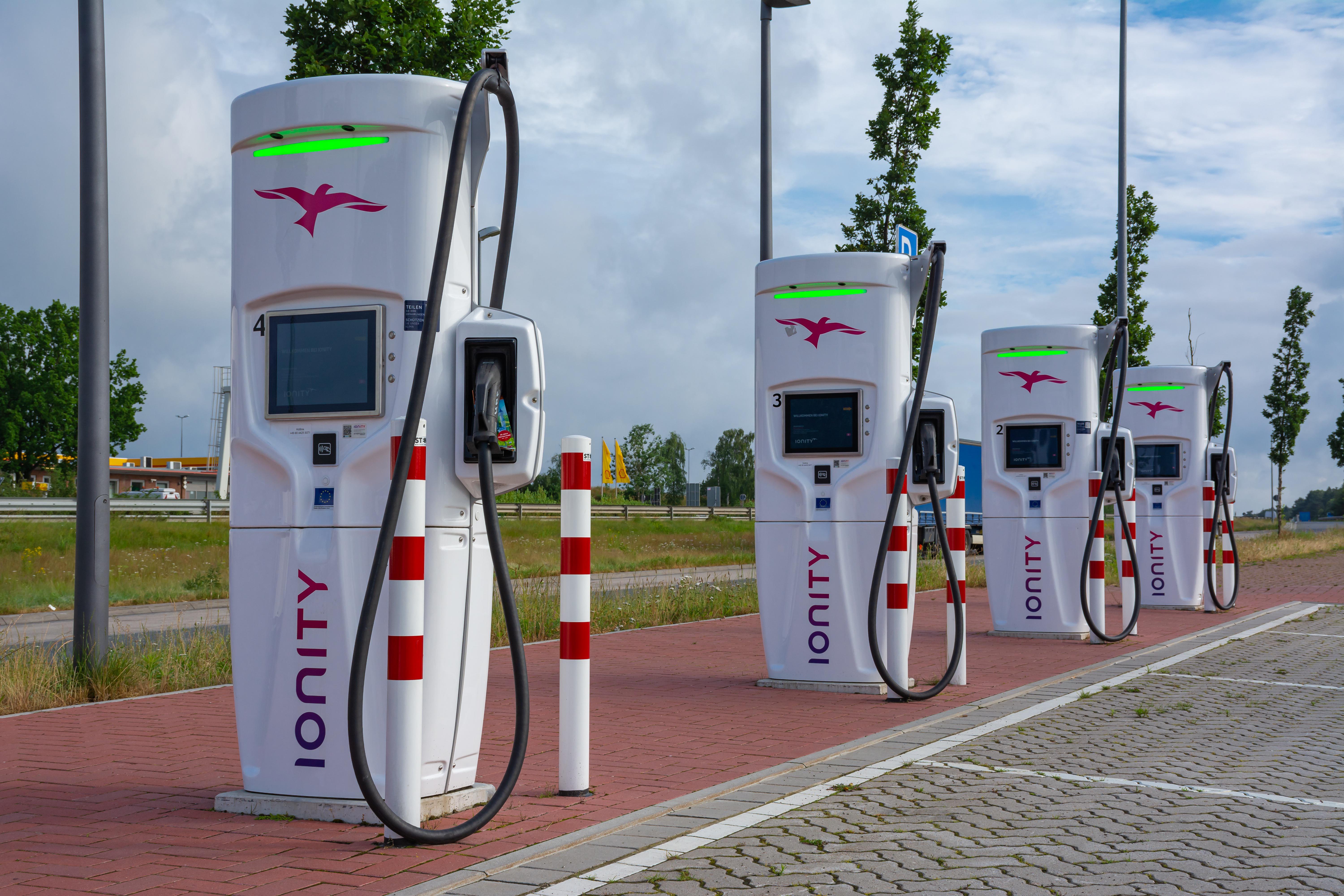

저 역시 최근 전기차 충전시설 점검을 하던 중 절연저항 측정을 진행하게 되었는데요.

측정 전압을 250V로 맞추고 측정을 진행했는데 계속 OL이 표시되더라고요.

처음에는 측정기 이상인가 싶어서 배전반 차단기와 전선의 연결상태를 다시 확인해보고 재측정했지만,

측정기의 OL 표시는 바뀌지 않았는데요.



그래서 측정 전압을 500V로 변경해서 측정해보니 정상적으로 수치가 표시되었습니다.

당시에는 해결법이 단순히 측정 전압을 높이면 되는 줄 알았습니다.

하지만 상사분께 물어보니 500V 측정은 조금 조심해야 한다고 하시더라고요.

그 이유는 본문에서 이야기 해드릴게요~!

저처럼 시설관리 업무를 하면서 메가옴 측정기 OL 표시 때문에 궁금하셨던 분들도 계실 것 같아서,

이번 글을 작성하게 되었습니다.

그럼 지금부터 메가옴 측정기 OL 뜻과 주의해야 할 점에 대해 알아보겠습니다.

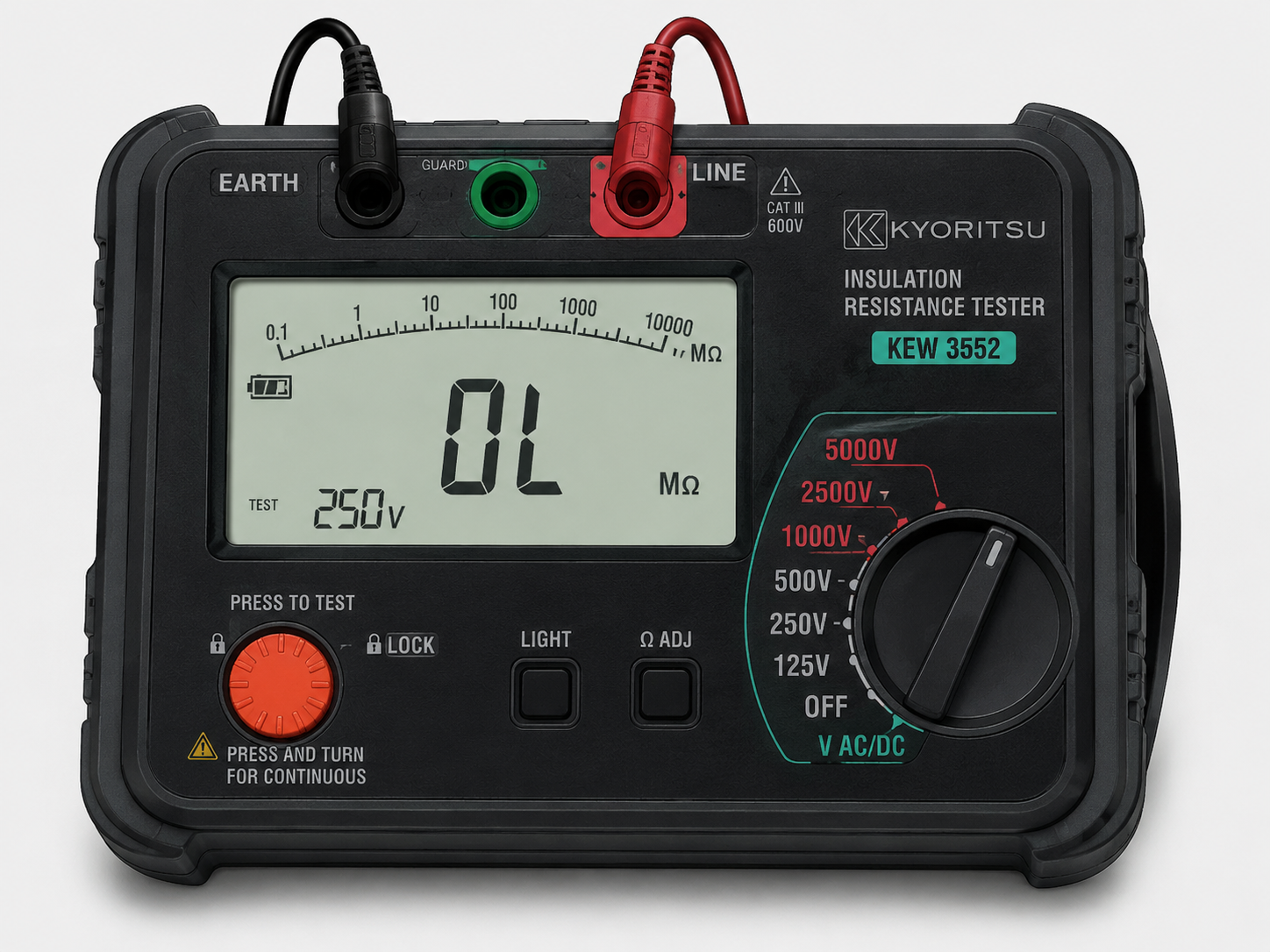

메가옴 측정기(절연저항측정계) OL 뜻은?

메가옴 측정기(절연저항측정계)에서 표시되는 OL은 Over Limit(측정 범위 초과) 즉,

측정 범위를 초과했다는 의미입니다.

쉽게 말하면 절연저항 값이 높아서 측정기에서 수치를 표시하지 못하는 상태라고 생각하시면 됩니다.

OL의 주요 의미

▶ 절연 상태가 매우 양호함:
절연저항계의 기본 목적은 누전 여부를 확인하는 것입니다.
측정 대상의 절연이 완벽에 가까울수록 저항값이 무한대에 가까워지므로, 기기의 측정 한계를 넘었다는 뜻으로 매우 안전한 상태를 의미합니다.

▶ 회로 단선 (Open):
전선이 끊어졌을 때도 저항이 무한대가 되므로 OL이 표시됩니다.

▶ 측정 리드선 분리:
테스트 리드선이 기기나 측정 대상에 제대로 연결되지 않아 회로가 열린 상태일 수 있습니다.

250V에서는 OL, 500V에서는 수치가 나온 이유

제가 측정했던 전기차 충전시설의 경우 250V에서는 계속 OL이 표시되었습니다.

하지만 500V로 변경하니 정상적으로 수치가 표시되더라고요.

그 이유는 250V보다 높은 500V 직류 전압으로 측정하면서 250V에서는확인되지 않던 절연저항 값이

측정범위 안으로 들어와 표시된 것이라고 합니다.

그래서 그 당시 500V로 측정하면 되겠구나라고 생각했습니다.

하지만 처음에 말씀드렸듯이 상사분께서는 500V 측정은 조금 조심해야 한다고 설명해주셨습니다.



500V 측정은 왜 주의해야 할까?

전자기기에는 SPD(서지보호기)라는 장치가 있으며, 그 안에서도 핵심이 되는 MOV라는 소자가 들어있다고 합니다.

이 소자는 낙뢰나 순간적인 과전압으로부터 전자기기를 보호하는 역할을 합니다.

그런데 500V 절연저항 측정은 MOV 소자에 좋지 않은 영향을 줄 수 있다고 하시더라고요.

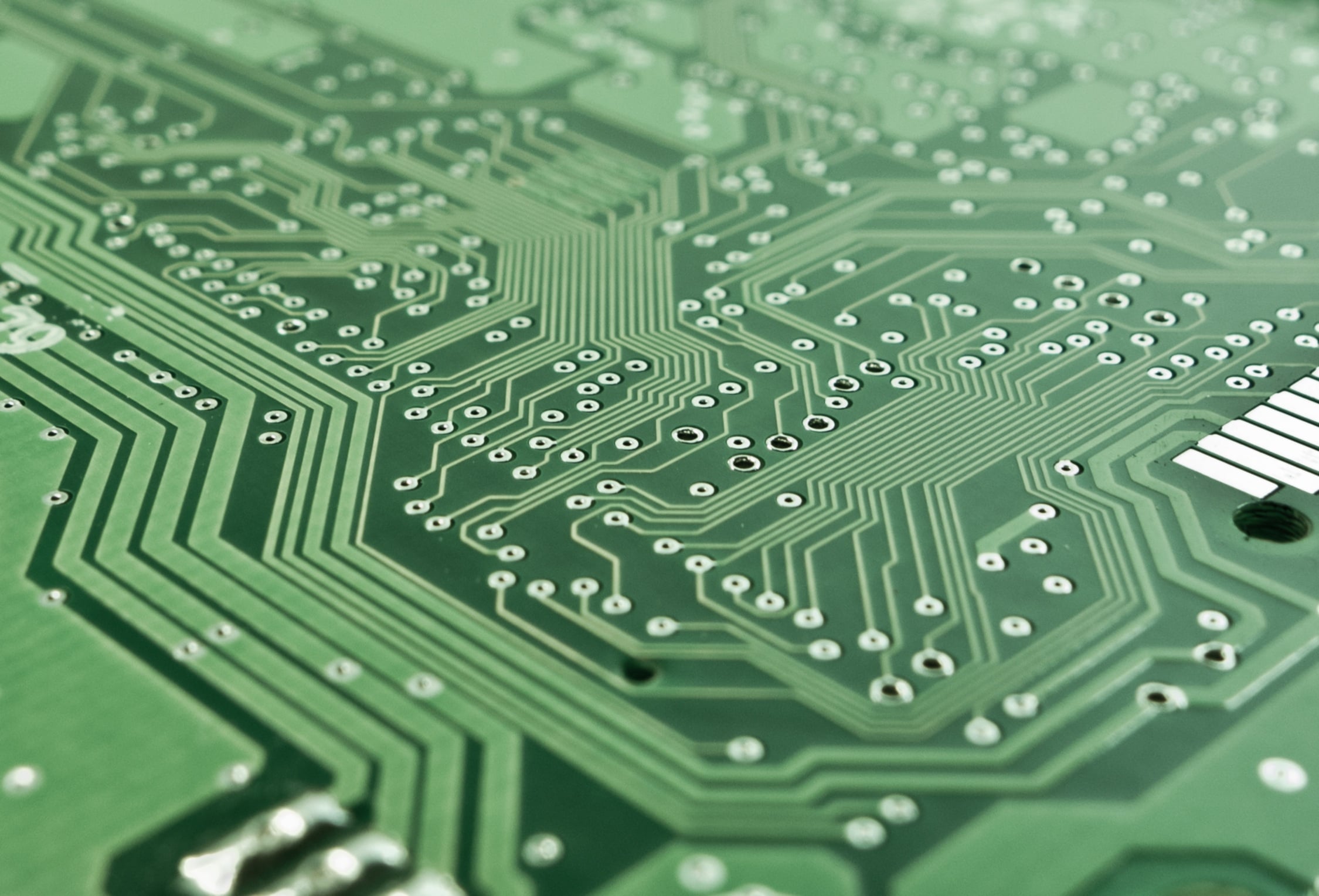

특히 전자장치나 전자기판이 연결된 회로는 더욱 주의가 필요하다고 합니다.

올바른 측정 방법은?

상사분께 설명을 듣고 알아보니 일반적으로 500V로 측정할 때는 SPD를 분리한 후 측정하거나,

250V 측정으로 진행하는 경우가 많다고 합니다.

설비에 따라 제조사 권장 측정 전압도 다를 수 있기 때문에 측정 전 확인이 필요합니다.

따라서 무조건 측정 전압을 높이는 것은 전자장비가 손상될수 있다고 합니다.

저도 처음에는 500V에서 수치가 나왔기 때문에 이렇게만 측정하면 되겠구나 생각했었는데요.



이번 일을 통해 설비 종류에 따라 측정 방법도 알아야 한다는 것을 알게 되었습니다.

혹시 저처럼 메가옴 측정기(절연저항측정계) OL 표시 때문에 궁금하셨던 분들에게 도움이 되었으면 좋겠습니다.

p.s 추후 SPD(서지보호기)와 MOV 소자의 역할에 대해서도 따로 정리해보도록 하겠습니다.
